Forsale de la fábrica de las dobladoras de la placa de metal del CNC 4M en China
China fabricantes de proveedores de máquinas dobladoras hidráulicas cnc de placa de metal de 4 m
China fábrica de frenos de doblado de chapa de 4 ejes máquinas de 4 m
AHYW 4m 160T cnc frenos de presión de metal 4 ejes fabricados en China
Ahyawei guillotina de corte de chapa y máquinas dobladoras de metal fabrica China
Este freno de prensa CNC AHYW 4m160Ton puede doblar placa de acero dulce de 5 mm con 4 m de longitud, o puede doblar un máximo de acero inoxidable de 3 mm, máquinas dobladoras de metal estándar con controlador de freno de prensa programable CNC, servoaccionado para X& calibre trasero del eje R, coronación hidráulica cnc El sistema es una configuración estándar para las máquinas dobladoras de metal cnc AHYW.
¿Qué es la plegadora CNC, función básica de las máquinas dobladoras hidráulicas CNC AHYW fabricadas en China?
La máquina está soldada y diseñada en general utilizando la programación SOLID WORKS 3D, no hay ninguna barra de torsión quehacer elsincrónicoentre dos cilindros como la plegadora de la serie WC67K, la plegadora cnc utiliza hidráulica alemanaválvulas y escala lineal montadas en dos lados de la máquina,El CNCcontroladorLee la posición del ariete de codificadores lineales independientes mientras monitorea y ajusta las válvulas proporcionales, produciendo un doble cierre.círculoLa precisión se garantiza aún más montando los codificadores lineales en un marco en C conectado a la cama, en lugar dedirectamente en los marcos laterales, por lo que la deflexión de los marcos laterales y las cargas de presión no afectan el posicionamiento.;Los ejes Y1 e Y2 funcionan como sistemas hidráulicos independientes de doble acción. Ambos ejes comparten el mismo suministro de aceite, pero el flujo a las válvulas, así como la (s) posición (es) real (es) del ariete se controlan completa y por separado mediante un comando de computadora
Diseño de Máquinas Plegadoras de Cajas Hidráulicas CNC.
Presión hidráulica máxima protegida por válvula de seguridad.
Sistema electrónico de protección contra sobrecargas.
Calcula automáticamente la longitud desplegada.
Selección de modos de trabajo Manual, Semiautomático o Automático.
Tope trasero controlado por CNC con servomotor y accionamiento, husillo de bolas y guía lineal
Doblado de acero inoxidable de 4 m para hacer marcos de puertas
China CNC Press Brake dobladora fabrica proveedores fábrica
Frenos de prensa CNC Ahyawei AHYW 4 ejes 160Ton4M a la venta fabricados en China
█Configuraciones estándar de las máquinas dobladoras de placas de freno de prensa cnc de 4 ejes Ahyawei AHYW de China aprobadas por la CE, certificado CE con máquinas dobladoras de plegadoras cnc de metal de tipo europeo fabricadas en China
• Control de la mesa de coronación anti-deflexión Y1, Y2, X, R y CNC

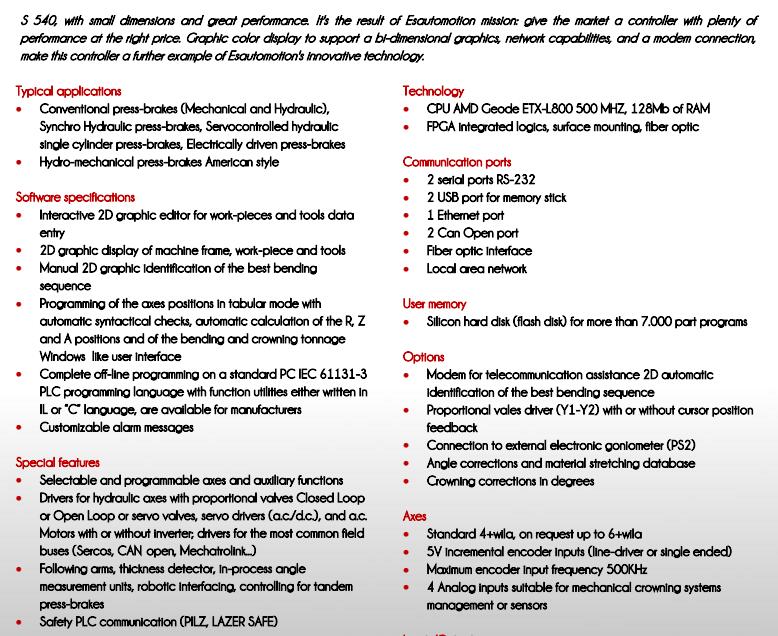

• Controladores de máquinas dobladoras de metales CNC ESA 540
• Válvulas proporcionales originales alemanas Rexroth.
• Sistema hidráulico alemán Rexroth
• Encoder lineal Italia Givi de alta calidad y precisión
• Servomotor y variador de CA Yaskawa de Japón
• Tornillo de bola controlado por CNC& tope trasero de guía lineal
• Dedos del tope trasero móviles manuales en guía lineal
• Cilindros de nivel superior de China con sellos NOK de Japón
• Sujeción de liberación rápida tipo Amada / Promecam
• Componentes eléctricos Schneider-Telemecanique en armario
• 2 Unidades Brazo de apoyo delantero deslizante móvil con guía lineal, altura de apoyo regulable
• Valla de seguridad de protección lateral y trasera con sistema de enclavamiento eléctrico de conformidad CE
• Mesa estrecha de 60 * 60 mm
• Endurecido estándar tipo EUROPEO seccionado de 835 mm en la parte superior& herramienta inferior
• Pedal de pie extraíble con botones de parada de emergencia
• Protección de luz CE con altura de protección 840 mm
█Parámetros técnicos Especificaciones de las máquinas dobladoras Ahyawei AHYW 4 ejes 160Ton4M CNC Press Brakes:
Prensa plegadora de 4 ejes ESA 540 CNC 160T4m | |
Poder de flexión | 160 toneladas |
Longitud de flexión | 4000 mm |
Distancia entre marcos laterales | 3600 mm |
Y1& Y2 Carrera | 200 mm |
Apertura de Max Ram Daylight | 420 mm |
La profundidad de la garganta | 400 mm |
X carrera del tope trasero | 800 mm |
Carrera R | 150 mm |
Velocidad de aproximación | 170 mm / s |
Velocidad de flexión | 10-15 mm / s |
Velocidad de retorno | 160 mm / s |
Potencia del motor principal | 11kw |
Peso bruto | 11T |
Dimensiones (L * W * H) | 4500 * 1800 * 2450 mm |
• Tiempo de entrega: dentro de 30 días
• Plazo de pago: T / T, 30% de anticipo y saldo antes del envío
• Garantía: 18 meses
• Puerto de carga: Shanghai, China
• Certificado: ISO, requisitos especiales para la conformidad CE
• Servicio postventa: 7 * 24 horas, respuesta rápida
• Paquete: Tapa de plástico simple o Caja de madera específica
• El servicio de instalación y el servicio de formación están disponibles si es necesario
• Prueba del perfil del cliente antes del envío
Cada máquina cortadora de guillotina de corte de chapa Ahyawei y máquina dobladora de freno de prensa de chapa metálica se probará con placa de metal real, con capacidad de corte de metal y capacidad de doblado Max sgeet, normalmente funcionará las máquinas al menos 48 horas antes del envío.
Imágenes principales de Compre Ahyawei AHYW 160Ton 4M cnc plegadoras, proveedores de máquinas dobladoras de chapa de 4m de China fabrica fabricados en fábrica en China

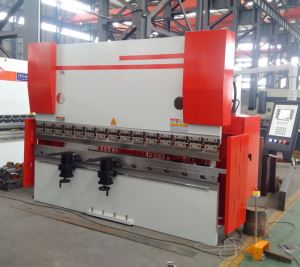

Vista frontal de ITALIA ESA 540 4 ejes AHYW CNC Press Brakes-160Ton4M Dobladoras fabricadas en China
Punzones de freno de prensa cnc europeos / Amada y troqueles de 4 vías para dobladoras CNC AHYW
X& R husillo de bolas y guía trasera de guía de revestimiento de máquinas dobladoras de freno de prensa cnc de 4 ejes fabricadas en China
Soporte de hoja frontal de Ahyawei AHYW 4 ejes CNC Press Brake dobladoras de China
Yaskawa servomotor y accionamiento cnc prensas plegadoras AHYW maquinaria para doblar placas de 4 metros fabricada en China
Protección de luz aprobada por la CE y sistema de enclavamiento eléctrico lateral para la prensa plegadora CNC Reino Unido a la venta
█Equipo opcional de las máquinas dobladoras de placas hidráulicas Ahyawei AHYW 4 axiscnc4m:
• Diferentes unidades CNC de Controladores de prensas plegadoras cnc ESA y CYBELEC
• Prensa plegadora CNC tipo Wila Coronación mecánica motorizada
• Control adicional de las prensas de freno cnc automáticas de 6 ejes CNC como R1, R2, X1, X2, Z1& Z2
• Protector láser DSP, FIESSLER, PILZ con conformidad CE
• Punzones y matrices de freno de prensa cnc TRUMPF, WILA
• Apertura de luz natural más grande
• Dedos adicionales del tope trasero& brazos de soporte delanteros
• Sistema hidráulico de sujeción de herramientas superior& inferior tipo Wila
• Colores y logotipo especiales
• Diseño de herramientas especiales según perfiles del cliente
• Otros requisitos personalizados
La máquina dobladora de plegadoras de metal controlada por CNC se está volviendo más popular entre los fabricantes de componentes metálicos de todo el mundo, especialmente los talleres de doblado de chapa de acero inoxidable. También muchos talleres requerían una máquina plegadora. La máquina vieja de fsheet es una máquina agradable y la aplicación debe ser un buen ajuste. Lo que debe hacer la máquina plegadora para un taller que tiene prensas plegadoras es hacer que esas prensas plegadoras sean más productivas en lo que hacen mejor. Múltiples trabajos de configuración o trabajos de paneles grandes que normalmente requieren dos y, a veces, tres operadores en una plegadora se completan fácilmente en una máquina plegadora con un operador y una configuración.
Las herramientas para doblar metales permiten múltiples configuraciones a lo largo del ancho de la máquina.
La plegadora mejora el proceso anterior porque giramos solo la brida y no el conjunto como una plegadora. La carpeta soporta la totalidad del espacio en blanco en el sistema de soporte de la hoja del tope trasero y solo dobla la pestaña según el programa. Otra gran ventaja de la máquina plegadora en estos días es la posibilidad de plegar la pestaña no solo hacia arriba sino también hacia abajo. No más voltear la pieza para lograr una brida negativa. El operador de la máquina dobladora de plegadoras de metal simplemente carga la pieza y la máquina doblará el lado uno hacia arriba y hacia abajo según lo programado. Cuando se completa el lado uno, el operador simplemente gira la pieza al lado siguiente. Este proceso se repite hasta que los cuatro lados de la pieza se hayan doblado por completo.
Si es necesario cambiar una herramienta de doblado de chapa durante este proceso, no hay problema. En ciertos modelos, un cambiador automático de herramientas realiza la configuración y puede cambiar las herramientas durante la producción de una pieza. El desafío para nosotros es lograr que el cliente examine la aplicación. Todo tipo de plegadoras y plegadoras CNC para aplicaciones de doblado de chapas metálicas pueden y deben coexistir en el piso de fabricación. Ambos tipos de máquinas se basan en aplicaciones y las aplicaciones deben considerarse antes de realizar una compra.
Compre Ahyawei CNC Metal Press Bending Brake y cizallas de corte de guillotina de chapa de China Fabricantes, proveedores, Ahyawei es su mejor opción para la fábrica de maquinaria de chapa de China.
Si tiene más preguntas o requisitos especiales para los frenos de doblado de prensa de metal CNC Ahyawei AHYW de China de 4 metros, envíe un correo electrónico aexport@ahycnc.com
Fabricación Co., Ltd de la máquina-herramienta de Anhui Yawei, China
Correo electrónico:export@ahycnc.com
Sitio web:www.ahycncs.net
¿Conoces la máquina plegadora de láminas de metal? Frenos de prensa de chapa metálica?
Cuando se desarrolla un cuello de botella en un área de plegadora y la gerencia decide simplemente comprar otra plegadora, sin investigar cuál es la mejor máquina para su aplicación, podría ser un error. Muchas veces, cuando se agrega una plegadora a una instalación de plegadora múltiple, se descubre que una plegadora hará que las plegadoras existentes sean más productivas en lo que hacen mejor, y eso podría estar dando el panel grande y el trabajo de configuración múltiple al plegado. máquina.
En el mundo de las plegadoras hemos escuchado de muchos fabricantes que cada vez es más difícil encontrar buenos operadores de plegadoras. No fue hace tanto tiempo que un operador de plegadora podía hacer lo siguiente:
1) Lea el dibujo de la pieza.
2) Tire de las herramientas para el trabajo.
3) Instale la plegadora.
4) Dobla la pieza.
5) Verifique Q / A para asegurarse de que la pieza sea correcta.
6) Mantenga la máquina y las herramientas.
En el mundo actual de la fabricación de chapa metálica, se necesitan dos, tres y, a veces, cuatro personas diferentes para realizar esas tareas importantes de doblado&y plegado de chapa.
El control de la plegadora se encargará de estas tareas automáticamente. Cuando la pieza está programada, selecciona la herramienta. Si se trata de una máquina con herramientas manuales, le dice al operador dónde instalar las herramientas en el riel de herramientas, define la secuencia de plegado y le da instrucciones en la pantalla en cada línea del programa para que sepa exactamente qué hacer.
En muchos casos, sugerimos que no se le entregue una nueva plegadora a su mejor operador de plegadora. Su conocimiento no es necesario con esta máquina. Las configuraciones se realizan en menos de cinco minutos. La coronación es automática y podría aburrirse y no gustarle la máquina porque todo lo que está haciendo es plegar piezas.
Las máquinas plegadoras pueden diferir en tamaño, velocidad, capacidad y precisión. Sin embargo, el proceso de plegado se realiza prácticamente de la misma manera.
1) La pieza en bruto se coloca en el sistema de tope trasero de soporte de hoja integrado controlado por CNC.
2) A continuación, la pieza en bruto se sujeta entre la herramienta de viga superior y la viga de sujeción inferior.
3) La viga plegable luego barre hacia arriba o hacia abajo, dependiendo de la dirección programada del primer ala.
4) Un conjunto de herramientas universales es todo lo que se necesita.
La forma en que las máquinas plegadoras doblan el metal las hace adecuadas para paneles grandes, piezas de montaje múltiple y materiales sensibles a la superficie.
El manejo y posicionamiento de paneles grandes no tiene por qué ser una tarea difícil. En una máquina plegadora, el soporte de hoja integrado y el sistema de tope trasero soportan el peso total de la pieza. Esto permite que un solo operador cree una pieza doblando solo la pestaña. La máquina soporta el material en lugar de que el operador tenga que hacerlo, por lo que solo la brida cambia de plano. Los operadores semiespecializados pueden crear piezas de calidad después de unas pocas horas de formación.
Las herramientas de vigas plegables segmentadas ofrecen flexibilidad a la máquina plegadora cnc.
Durante los procedimientos de doblado de chapa, la viga de plegado gira hacia arriba alrededor de su punto de pivote y luego se aleja del material de chapa. Es como doblar un avión de papel: primero sujeta la pieza general y luego dobla la pestaña hasta el ángulo deseado de la hoja de metal. Debido a que prácticamente se elimina el movimiento entre las herramientas y la superficie del material, el plegado crea un daño mínimo o nulo en la superficie del material. Esto es especialmente importante al doblar material de superficie sensible como el acero inoxidable. Incluso el metal lacado y revestido se puede doblar sin marcas en los hombros del punzón y la matriz.
Las máquinas plegadoras no permiten que el material se deslice o se mueva durante el proceso de plegado. Por esta razón, las máquinas plegadoras pueden doblar materiales perforados con dimensiones de brida repetibles.
Precisión de plegado de chapa& plegado
El soporte de hoja integrado y el sistema de tope trasero posiciona la pieza, en lugar de que un operador intente sujetar una brida contra los pequeños dedos del tope trasero. Debido a que la viga plegable siempre hace referencia a la totalidad del material en lugar de a las bridas, las variaciones en el grosor del material no influyen en el resultado del plegado. Las intolerancias de tamaño de la hoja se doblan en la primera brida, por lo que todas las demás bridas y la longitud y el ancho de la pieza siempre producen las dimensiones correctas.
Las herramientas segmentadas manejan curvas internas y otras aplicaciones de chapa.
Con los sistemas de plegado de precisión, la viga de plegado se eleva con una precisión de 0,1 grados, lo que aumenta la calidad y la repetibilidad de la pieza. Esta precisión hace que todas las operaciones posteriores, como la soldadura y el ensamblaje, sean mucho más fáciles y productivas.
Las máquinas plegadoras sin cambiador de herramientas permiten la instalación de varias estaciones a lo largo del ancho de trabajo de la máquina. Las piezas con numerosos pliegues y diferentes ángulos de pliegue, dobladillos abiertos o cerrados y pliegues dentro de la pieza se pueden terminar con una configuración y una manipulación. La pieza permanece en el sistema de soporte de la hoja y se coloca mediante el sistema de tope trasero para que el operador no tenga que levantar la pieza. Por lo tanto, un solo operador puede ejecutar incluso piezas grandes. La idea es tomar un espacio en blanco y colocar una parte doblada completa en un solo manejo por un operador con una configuración.
Algunas máquinas ofrecen un CNC que muestra una biblioteca con iconos de piezas terminadas. Con el sistema de iconos, el operador selecciona la forma deseada, ingresa la brida variable o las dimensiones del ángulo y presiona un botón. El CNC programa automáticamente la pieza y muestra la secuencia de plegado. Con un control de pantalla táctil, el operador puede dibujar una pieza con solo apuntar y hacer clic. La biblioteca muestra la forma de la pieza, por lo que un solo programa maestro es bueno para todo un ensamblaje. El operador puede actualizar rápidamente el programa más tarde si cambia el diseño.
Las máquinas plegadoras también son seguras para operar con plegadoras o plegadoras. Los operarios de la máquina plegadora no soportan el peso del material y no están en contacto con la pieza de trabajo durante los ciclos de sujeción y plegado. Esto los hace intrínsecamente seguros de operar. Se pueden agregar cortinas de luz y / o tapetes de seguridad si el usuario final desea tales componentes.
Tiempos de configuración breves para la máquina plegadora cnc al doblar material de chapa
La producción flexible de lotes pequeños o la producción de piezas individuales requiere un tiempo de preparación muy corto. Por lo general, una máquina plegadora utiliza un solo conjunto universal de herramientas para doblar una amplia gama de aplicaciones, independientemente del ángulo, la dimensión de la brida, el grosor del metal o el tipo de metal; no se necesitan diferentes herramientas de viga superior. Esto da como resultado menos cambios de herramienta y tiempos de preparación más cortos, lo que hace que el sistema de plegado sea adecuado para aplicaciones de tiradas cortas. Esto también lo convierte en una
pequeño inventario de herramientas para la plegadora.
El utillaje de plegado de chapa se puede segmentar para todas las vigas. Por ejemplo, para doblar cajas de cuatro lados, se encuentra disponible una viga superior segmentada denominada herramienta de pie de cabra libre delantera o trasera libre.
